КРАСКОПУЛЬТЫ РУЧНОГО ДЕЙСТВИЯ
Краскопульты ручного действия работают по принципу насосных камер сжатия и предназначены для механического распыления маловязких водно-меловых, водно-известковых и водно-клеевых красочных составов. Их используют при небольших объемах малярных работ, а также для распыления огнезащитных, смачивающих, клеевых, моющих и других растворов.
По конструкции вытеснителя краскопульты разделяют на поршневые и диафрагменные. Поршневые краскопульты могут быть одинарного и двойного действия. Их конструкции имеют мало различий. Техническая характеристика поршневых краскопультов ручного действия приведена в таблице.
Краскопульт СО-20В поршневой одноцилиндровый одинарного действия (рис. 1) состоит из цилиндрического корпуса, плунжерного насоса, всасывающего и напорного рукавов, фильтра, малярной удочки с форсункой. Насос помещен внутри герметично закрытого корпуса 9 с крышкой 11 и основанием 5 и состоит из цилиндра 10, штока 8 с плунжером 7 и рукоятки 12, всасывающего 13 и нагнетательного б клапанов. При подъеме штока насоса всасывающий клапан открывается и происходит всасывание красочного состава. При опускании штока клапан 13 закрывается и состав через нагнетательный клапан 6 поступает в резервуар. Состав всасывается через фильтр 75 по рукаву 14, присоединенному к основанию 5. Из резервуара состав по напорному рукаву 4 подается к удочке 2, снабженной перекрывающим краном 1. Для удобства работы удочка сделана разборной (из двух частей), благодаря чему можно менять ее длину. Форсунка 3 - поворотная, что обеспечивает расположение факела под прямым углом к окрашиваемой поверхности.
Для лучшего уплотнения клапанов в начале работы нужно наполнить краскопульт небольшим количеством состава (около 0,5 л), закачивая его с помощью насоса. После этого извлекают фильтр из состава и, делая 15...20 двойных ходов штока насоса, наполняют краскопульт воздухом. Затем конец всасывающего рукава с фильтром опускают в сосуд с составом и насосом накачивают его до нужного давления.

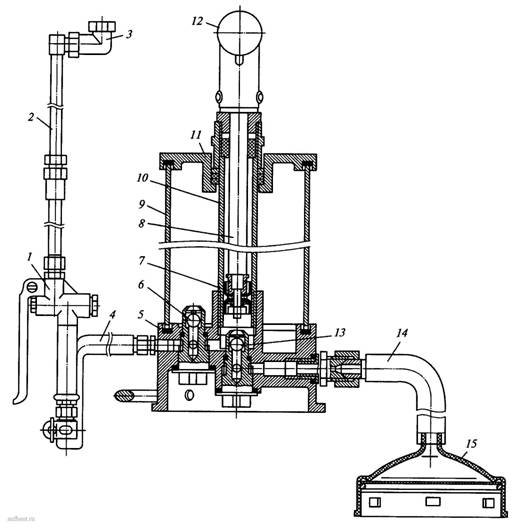

Рис. 1. Краскопульт ручного действия СО-20В
Технические характеристики
Параметры |
Индекс машины |
||
СО-20В |
КРДП-3 |
КМ-30 |
|
| Производительность, м2/ч | 200 | 250 | 90 |
| Рабочее давление, МПа | 0,4...0,6 | 0,5 | 0,1...0,25 |
| Расход красочного состава, л/мин | 1,4 | 1,4 | 0,9 |
| Габаритные размеры, мм | 130x300x650 | 290x130x610 | 120x230x615 |
| Масса, кг | 10 | 8,5 | 11 |
