ПЛИТКИ КЕРАМИЧЕСКИЕ
Плитки облицовочные керамические используются для внутренней облицовки стен, отделки фасадов и полов (табл. 1).
Таблица 1. Области применения плиток
Для внутренней облицовки стен |
Для полов |
Для облицовки фасадов зданий |
|
В строительстве лечебных и торговых помещений, столовых и кухонь, санитарных узлов, бытовых помещений, прачечных, плавательных помещений, станций метрополитена и др. |
Для настила полов в промышленных, жилищно-бытовых и общественных зданиях с высокими требованиями к чистоте (больницы, лаборатории, школы, санитарные узлы), с возможными воздействиями жиров и других химических реагентов (цеха химических производств, мясокомбинаты), с интенсивным движением (лестничные клетки, вокзалы, торговые залы), в помещениях, где материал для полов служит декоративным элементом в архитектурном оформлении (вестибюли общественных зданий и др.), и для настила полов в лоджиях и балконов. Плитки, глазурованные в зависимости от степени износостойкости применяют для настила полов:в ванных и туалетных комнатах жилых зданий 1-4-й степени износостойкости;в ванных, душевых, умывальных комнатах и бытовых помещениях промышленных зданий – 3-4-й;в помещениях общественных зданий – 4-й |
Применяют для облицовки наружных стен зданий, цоколей, для отделки лоджий, эркеров, вставок, поясов, фризов, для облицовки подземных пешеходных переходов и проездов для движения транспорта, обрамления оконных и дверных проемов.Для облицовки фасадных поверхностей стеновых панелей применяют ковры из мелкоразмерных керамических плиток, плитки больших размеров укладывают в гнезда специальных матриц, которые заливаются цементо-песочным раствором |
В зависимости от области применения к плиткам предъявляются различные требования по физико-механическим свойствам и внешнему виду.
Плитки облицовочные глазурованные для внутренней облицовки стен (ГОСТ 6141-91)
Плитки облицовочные для внутренней облицовки классифицируют по ряду признаков (табл. 2).
Таблица 2. Классификация плиток для внутренней облицовки стен
Классификационный признак |
Вид |
|
Характер поверхности |
Плоские, рельефно-орнаментированные, фактурные |
|
Глазурованное покрытие |
Прозрачное или глухое, блестящее или матовое, одноцветное или декорированное многоцветными рисунками (методом сериографии, набрызгивания и др.) |
|
Форма |
Квадратная, прямоугольная, фигурная (табл.9, рис.1) |
|
Характер кромок |
Прямая, закругленная с одной стороны или с нескольких смежных сторон (с завалом) |
Таблица 3. Виды и размеры плиток
Параметр |
Форма плиток |
|||||||
квадратная |
прямоугольная |
фигурная |
||||||
|
Длина, мм |
200 |
150 |
100 |
200 |
200 |
150 |
150 |
205 |
|
Ширина, мм |
200 |
150 |
100 |
150 |
100 |
100 |
75 |
187 |
|
Толщина, мм |
7-8 |
5-6 |
5-6 |
7-8 |
7-8 |
5-6 |
5-6 |
5-6 |

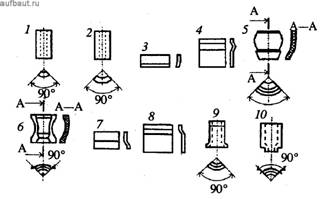

Рис. 1. Типы керамических фигурных плиток: 1, 2 - угловые; 3-6 - карнизные; 7-10 - плинтусные
Плитки должны иметь на монтажной поверхности рифления высотой не менее 0,3 мм
В зависимости от размеров и формы согласно ГОСТ 6141-91 изготавливают 50 типов плиток. По согласованию с потребителем допускается изготовление плиток других размеров и форм.
Допускаемые отклонения по размерам и форме плиток приведены в табл. 4 и 5. При этом в зависимости от сортности плиток наличие дефектов на их лицевой поверхности нормируется (табл. 6).
Таблица 4. Допускаемые отклонения по размеру
Отклонения от номинальных размеров, %, не более |
Разница между наибольшим и наименьшим размерами плиток одной партии по длине и ширине, мм, не более |
Разброс показателей по толщине плиток одной партии, мм, не более |
Различие в толщине одной плитки, мм, не более |
||
По длине и ширине |
По толщине для плиток длиной |
||||
до 150 мм |
свыше 150 мм |
||||
|
±0,8 |
±10 |
±8 |
1,5 |
1,0 |
0,5 |
Таблица 5. Допускаемые отклонения от формы плиток
Показатель |
Норма для плиток |
|
1-го сорта |
2-го сорта |
|
|
Кривизна лицевой поверхности, мм, не более |
0,8 |
1,1 |
|
Косоугольность, мм, не более: |
|
|
|
для плиток длиной до 150 мм включительно |
0,5 |
|
|
для плиток длиной свыше 150 мм |
1,0 |
|
Таблица 6. Виды дефектов на лицевой поверхности плиток
Дефект |
Норма для плиток |
|
1 сорт |
2 сорт |
|
|
Отбитости |
Не допускаются |
Допускаются длиной не более 2 мм в количестве не более 2 шт. |
|
Щербины, зазубрины на ребрах |
То же |
Допускаются шириной не более 1 мм общей длиной не более 10 мм |
|
Плешина |
То же |
Допускается общей площадью не более 10 мм2 |
|
Пятно |
То же |
Допускается не видимое с расстояния 2 м. |
|
Мушки |
Допускаются не видимые с расстояния: |
|
|
1 м |
2 м |
|
|
Засорка |
Не допускается |
Допускается не видимая с расстояния 2 м |
|
Наколы |
Допускаются не видимые с расстояния: |
|
|
1 м |
2 м |
|
|
Прыщи, пузыри, вскипание глазури |
Недопускаются |
Допускаются вдоль ребра плитки шириной не более 2 мм |
|
Волнистость и углубление глазурей |
То же |
Допускаются не видимые с расстояния 2 м |
|
Слипыш |
То же |
Допускается общей площадью не более 5 мм2 |
|
Просвет вдоль краев цветных плиток |
То же |
Допускается вдоль края плитки шириной не более 2 мм |
|
Следы от зачистных приспособлений вдоль ребра лицевой поверхности |
То же |
Допускаются не видимые с расстояния 2 м |
|
Нарушения декора (разрыв краски декора, смещение декора, нарушение интенсивности окраски) |
Допускаются не видимые с расстояния: |
|
|
1 м |
2 м |
|
Общее число допустимых дефектов на одной плитке не должно быть более: двух - на плитках 1 сорта и трех - на плитках 2 сорта.
По своим физико-механическим показателям облицовочные плитки для внутренних работ должны соответствовать определенным нормам (табл. 7).
Таблица 7. Физико-механические показатели плиток для внутренней облицовки
Наименование показателя |
Норма |
|
1. Водопоглащение, % не более |
|
|
для масс содержащих карбонаты |
16 |
|
и полиминеральных глин |
24 |
|
2. Предел прочности при изгибе, МПа, не менее |
15,0 |
|
3. Термическая стойкость глазури, °С: |
|
|
плиток покрытых белой глазурью |
150 |
|
плиток покрытых цветной глазурью |
125 |
|
4. Твердость глазури по Моосу, не менее |
5 |
|
5. Химическая стойкость |
При воздействии раствора № 3 не должно быть потери блеска глазури и изменения цветового тона |
Плитки керамические фасадные и ковры из них (ГОСТ 13996-93)
По внешнему виду лицевая поверхность фасонных плиток может быть:
гладкой или рельефной;
неглазурованной, глазурованной полностью или частично одно - или многоцветной глазурью (блестящей или матовой);
с прямыми или закругленными кромками боковых граней.
Основные размеры выпускаемых керамических фасадных плиток, а также характер их монтажной поверхности приведены в табл. 8 и 9, а допустимые показатели предельных отклонений по форме плиток и дефектам на фасадных плитках - в табл. 10 и 11.
Таблица 8. Основные размеры плиток и предельные отклонения по размерам
Координационные размеры, мм |
Номинальная толщина, мм |
Предельные отклонения, % |
||
По длине и ширине |
По толщине |
|||
Длина |
Ширина |
|||
|
50 |
50 |
4 |
±2 |
±15 |
|
150 |
75 |
7 |
±1,5 |
±15 |
|
150 |
150 |
7 и 9 |
±1,5 |
±15 |
|
200 |
100 |
7 и 9 |
±1,5 |
±15 |
|
200 |
150 |
9 |
±1.5 |
±15 |
|
200 |
200 |
9 |
±1,5 |
±15 |
|
250 |
100 |
7 и 9 |
±1,0 |
±15 |
|
300 |
100 |
9 |
±1,0 |
±15 |
|
300 |
150 |
9 |
±1,0 |
±15 |
Координационный размер соответствует суммарной величине номинального размера плитки и ширины шва (4-8 мм).
Таблица 9. Характер монтажной поверхности плиток
Длина плиток, мм |
Размеры рифления, мм, не менее |
Отношения суммы периметров рифлений к периметру плитки, мм, не менее |
|
Глубина пазов |
Высота выпуклостей |
||
|
50 |
0,7 |
0,7 |
- |
|
50-150 |
2,0 |
2,0 |
0,5 |
|
Более 150 |
2,0* |
2,0* |
1,2 |
Примечание. * Пазы или выпуклости в виде «обратного конуса».
Таблица 10. Допускаемые отклонения от формы плиток
Разница между наибольшим и наименьшим значениями толщины одной плитки, мм, не более |
Косоугольность плитки, мм, (разность длин диагоналей) не более |
Кривизна плитки (отклонения лицевой поверхности плитки от плоскости), мм, не более |
|
1 |
2, или не более 1 % длины грани |
2, или не более 0,75 % длины наибольшей диагонали |
Таблица 11. Допускаемые дефекты на фасадных плитках
Дефект |
Норма для плиток размерами, мм |
||
50 |
от 50 до 200 |
более 200 |
|
|
Отбитости углов не более: |
|
||
|
общая площадь, мм |
4 |
10 |
15 |
|
число, шт. |
1 |
2 |
2 |
|
Отбитости ребер, мм, не более: |
|
||
|
ширина |
1 |
2 |
3 |
|
общая длина |
3 |
15 |
20 |
|
Посечка общей длиной, мм, не более |
2 |
25 |
30 |
|
Цек и трещины на лицевой поверхности |
Не допускаются |
||
|
Щербины, зазубрины, плешины, выплавки, засорки, слипыши, мушки, пузыри, пятна, прыщи, наколы |
Допускаются не видимые с расстояния 1 м |
||
|
Сухость глазури, волнистость, неравномерность окраски глазурью, нечеткость контура рисунка, разрыв декора, смещение декора, недожог красок |
Допускаются не видимые с расстояния 2 м |
||
|
Частичное покрытие граней плиток глазурью толщиной не более 1 мм |
Допускается |
||
Также как и плитки для внутренней облицовки, плитки керамические фасадные должны отвечать определенным физико-механическим показателям, некоторые из них при этом более жесткие (табл. 12).
Таблица 12. Физико-механические показатели плиток
Показатель |
Значения для плиток |
|
стеновых |
цокольных |
|
|
Водопоглощение, %: |
|
|
|
не менее |
2 |
2 |
|
не более |
9 |
5 |
|
Для плиток, изготовленных из масс, содержащих шлаки, полиминеральные глины и карбонаты, не более |
12 |
- |
|
Морозостойкость, циклы, не менее |
40 |
50 |
|
Термическая стойкость глазури, °С не менее |
125 |
125 |
|
Предел прочности при изгибе, МПа (кгс/см/), не менее |
16(160) |
18(180) |
|
Твердость глазури по МООСу, не менее |
5 |
5 |
Примечание. Предел прочности при изгибе для плиток толщиной 4 мм не определяют.
Плитки прямоугольной или квадратной формы площадью не более 115 см2 или бой керамической плитки площадью не менее 3 см2 (брекчия) поставляют в виде ковров, состоящих из бумаги, на которую лицевой поверхностью наклеены плитки (табл. 13).
Таблица 13. Характеристики ковра
Бумага |
Вид клея |
Ширина шва между плитками, мм |
Плотность набора плиток в коврах «брекчия» |
|
Для плиток длиной, мм |
||||
до 50 мм |
более 50 мм |
|||
|
Оберточная, мешочная или иная, массой не менее 70 г на 1 м |
Костный, мездровый или другой (кроме жидкого стекла), обеспечивающей прочность наклейки, легко смывающийся, не дающий пятен и не разрушающий растворный шов |
4±1 |
8±2 |
0,7-0,8 |
Номинальные размеры ковров устанавливают по согласованию с потребителем, допускаемые отклонения по размерам регламентируются соответствующими нормативами (табл. 14).
Таблица 14. Допускаемые отклонения по размерам ковров
Предельные отклонения ковров от размеров, % |
Косоугольность, мм, не более |
Отклонения от прямой линии крайних плиток |
Максимальный выход, мм, не более |
|||
по длине |
по ширине |
при длине ковров, мм |
плитки за кромку |
бумаги за грань плитки |
||
до 500 |
более 500 |
|||||
|
+ 0,4 |
-0,8 |
3 |
5 |
Не должно превышать отклонений по размерам плитки |
20 |
На ширину шва |
