СТЕКЛОПАКЕТЫ КЛЕЕНЫЕ СТРОИТЕЛЬНОГО НАЗНАЧЕНИЯ

ГОСТ 24866-99

Стеклопакеты клееные строительного назначения, предназначенные для остекления светопрозрачных конструкций (оконных и дверных блоков, перегородок, зенитных фонарей и др.), производятся по ГОСТ 24866-99.

Данный стандарт не распространяется на специальные виды стеклопакетов, применяемых в строительных конструкциях (пулестойкие, огнестойкие, с полимерными пленками в межстекольном пространстве, с криволинейными поверхностями и т. п.).

Требования настоящего стандарта являются обязательными (кроме оговоренных в тексте как рекомендуемые или справочные).

Стандарт может быть использован для целей сертификации.

ХАРАКТЕРИСТИКИ

Стеклопакеты представляют собой объемные изделия, состоящие из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанционных рамок и герметиков, образующих герметически замкнутые камеры, заполненные осушенным воздухом или другим газом.

Стеклопакеты в зависимости от числа камер подразделяются на типы:

СПО - однокамерные;

СПД - двухкамерные.

Камеры стеклопакетов могут быть заполнены:

осушенным воздухом;

инертным газом (аргон - Аr, криптон - Kr и др.);

шестифтористой серой (SF₆).

Допускается по согласованию изготовителя с потребителем изготавливать стеклопакеты из четырех плоских листа стекла и более, а также устанавливать декоративные рамки внутри стеклопакетов.

Стеклопакеты в зависимости от назначения подразделяют на виды:

стеклопакеты общестроительного назначения;

стеклопакеты строительного назначения со специальными свойствами:

Уд - ударостойкие;

Э - энергосберегающие;

С - солнцезащитные;

М - морозостойкие;

Ш - шумозащитные.

Требования, предъявляемые к каждому виду стеклопакетов строительного назначения, дополняющие требования настоящего стандарта, должны быть изложены в НД на соответствующий вид стеклопакета.

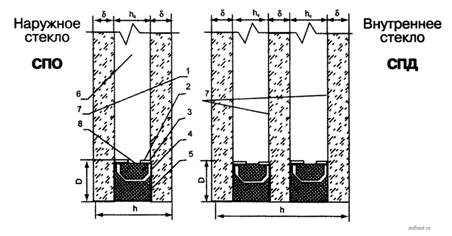

1 - стекло;

2 - дистанционная рамка;

3 - влагопоглотитель;

4 - нетвердеющий герметик;

5 - отверждающийся герметик;

6 - воздушная прослойка (межстекольное расстояние);

7 - рекомендуемые варианты расположения низкоэмиссионного покрытия в случае его применения;

8 - дегидрационные отверстия;

d - толщина стекла;

h - толщина стеклопакета;

h_с- расстояние между стеклами;

D - глубина герметизирующего слоя

Рисунок 1. Типы и конструкции стеклопакетов (ГОСТ 24866-99)

Номинальная толщина стеклопакетов рекомендуется от 14 до 60 мм, расстояние между стеклами - от 8 до 36 мм.

Размеры стеклопакетов по высоте и ширине, как правило, не должны превышать 3,2 х 3,0 м. Номинальные размеры стеклопакетов устанавливают в договоре на их изготовление (поставку).

Не рекомендуется изготовление стеклопакетов с размерами менее 300 х 300 мм, а также с соотношением сторон более 5:1.

Таблица 1. Виды стекла, применяемые при изготовлении стеклопакетов (ГОСТ 24866-99)

Наименование вида стекла	Обозначение документации	Обозначение стекла (марки)
Листовое	ГОСТ 111	М₁, М₂, М₇
Узорчатое	ГОСТ 5533	У
Армированное	ГОСТ 7481	А
Армированное полированное	НД	Ап
Многослойное:
ударостойкое	НД	А1, А2, А3
устойчивое к пробиванию	НД	Б1, Б2, БЗ
безопасное	НД	СМ1, СМ2, СМ3, СТ1, СТ2, СТ3
Окрашенное в массе	НД	Т
Упрочненное:
химически упрочненное	НД	X
закаленное	ГОСТ 30698	З
Солнцезащитное	НД	С
Энергосберегающее:
с твердым покрытием	НД	К
с мягким покрытием	НД	И

Стеклопакеты сложной конфигурации (например, круглые, овальные, треугольные) изготавливают по рабочим чертежам или шаблонам, утвержденным в установленном порядке.

Таблица 2. Основные физические характеристики стеклопакетов (ГОСТ 24866-99)

Вид стеклопакета	Тип стеклопакета	Сопротивление теплопередаче, не менее, м²·°С/Вт	Коэффициент направленного пропускания света, не менее, %	Звукоизоляция, не менее, дБ	Точка росы, не выше, °С	Класс защиты, не менее
Общестроительного назначения	Однокамерный	0,3	80	25	-45	-
Общестроительного назначения	Двухкамерный	0,4	72	27	-45	-
Ударостойкий	Однокамерный	0,3	74	26	-45	А1
Ударостойкий	Двухкамерный	0,4	67	28	-45	А1
Солнцезащитный	Однокамерный	0,3	-	25	-45	-
Солнцезащитный	Двухкамерный	0,4	-	27	-45	-
Энергосберегающий	Однокамерный	0,6	75	26	-45	-
Энергосберегающий	Двухкамерный	0,8	68	28	-45	-
Морозостойкий	Однокамерный	0,6	75	26	-55	-
Морозостойкий	Двухкамерный	0,8	68	28	-55	-
Шумозащитный	Однокамерный	0,3	74	34	-55	-
Шумозащитный	Двухкамерный	0,4	67	34	-55	-

Примечание. Для характеристики солнцезащитных стеклопакетов применяют коэффициент общего пропускания солнечной энергии, который устанавливают в проектной документации.

Таблица 3. Оптические и теплотехнические характеристики стеклопакетов (ГОСТ 24866-99)

Варианты остекления	Коэффициент пропускания света в видимой части спектра	Коэффициент поглощения света в видимой части спектра	Коэффициент пропускания прямого солнечного излучения	Коэффициент поглощения прямого солнечного излучения	Коэффициент общего пропускания солнечной энергии	Приведенное сопротивление теплопередаче, м²·С/Вт
4М₁- 8 - 4М₁	0,8	0,06	0,68	0,21	0,78	0,28
4М₁- 10 - 4М₁	0,8	0,06	0,68	0,21	0,78	0,29
4М₁– 12 - 4М₁	0,8	0,06	0,68	0,21	0,78	0,3
4М₁ - 16 - 4М₁	0,8	0,06	0,68	0,21	0,78	0,32
4М₁- Аr8 - 4М₁	0,8	0,06	0,68	0,21	0,78	0,3
4М₁- Аr10 - 4М₁	0,8	0,06	0,68	0,21	0,78	0,31
4М₁ - Аr12 - 4М₁	0,8	0,06	0,68	0,21	0,78	0,32
4М₁- Аr16 - 4М₁	0,8	0,06	0,68	0,21	0,78	0,34
4М₁- 8 - К4	0,75	0,08	0,6	0,26	0,76	0,47
4М₁- 10 - К4	0,75	0,08	0,6	0,26	0,76	0,49
4М₁– 12 - К4	0,75	0,08	0,6	0,26	0,76	0,51
4М₁- 16 - К4	0,75	0,08	0,6	0,26	0,76	0,53
4М₁- Аr8 - К4	0,75	0,08	0,6	0,26	0,76	0,53
4М1₁- Ar10 - K4	0,75	0,08	0,6	0,26	0,76	0,55
4M₁- Ar12 - K4	0,75	0,08	0,6	0,26	0,76	0,57
4М₁- Аr16 - К4	0,75	0,08	0,6	0,26	0,76	0,59
4М₁- 8 - И4	0,73	0,14	0,41	0,24	0,51	0,51
4М₁- 10 - И4	0,73	0,14	0,41	0,24	0,51	0,53
4М₁- 12 - И4	0,73	0,14	0,41	0,24	0,51	0,56
4М₁- 16 - И4	0,73	0,14	0,41	0,24	0,51	0,59
4М₁- Аr8 - И4	0,73	0,14	0,41	0,24	0,51	0,57
4М₁- Аr10 - И4	0,73	0,14	0,41	0,24	0,51	0,6
4М₁- Аr12 - И4	0,73	0,14	0,41	0,24	0,51	0,63
4М₁- Аr16 - И4	0,73	0,14	0,41	0,24	0,51	0,66
4М₁– 6 - 4М₁- 6 - 4M₁	0,72	0,09	0,56	0,29	0,72	0,42
4М₁- 8 - 4М₁- 8 - 4М₁	0,72	0,09	0,56	0,29	0,72	0,45
4М₁- 10 - 4М₁- 10 - 4М₁	0,72	0,09	0,56	0,29	0,72	0,47
4М₁- 12 - 4М₁- 12 - 4М₁	0,72	0,09	0,56	0,29	0,72	0,49
4М₁- 16 - 4М₁- 16 - 4М₁	0,72	0,09	0,56	0,29	0,72	0,52
4M₁- Ar6 - 4M₁- Аr6 - 4M₁	0,72	0,09	0,56	0,29	0,72	0,44
4М₁- Аr8 - 4М₁- Аr8 - 4М₁	0,72	0,09	0,56	0,29	0,72	0,47
4M₁- Аr10 - 4М₁- Ar10 - 4M₁	0,72	0,09	0,56	0,29	0,72	0,49
4М₁- Аr12 - 4М₁- Аr12 - 4М₁	0,72	0,09	0,56	0,29	0,72	0,52
4М₁- Аr16 - 4М₁- Аr16 - 4М₁	0,72	0,09	0,56	0,29	0,72	0,55
4М₁- 6 - 4М₁- 6 - К4	0,72	0,09	0,56	0,29	0,72	0,53
4М₁- 8 - 4М₁- 8 - К4	0,72	0,09	0,56	0,29	0,72	0,55
4М₁- 10 - 4М₁- 10 - К4	0,68	0,11	0,5	0,34	0,72	0,58
4М₁- 12 - 4М₁ - 12 - К4	0,68	0,11	0,5	0,34	0,72	0,61
4M₁- 16 - 4M₁- 16 - К4	0,68	0,11	0,5	0,34	0,72	0,65
4М₁- Аr6 - 4М₁- Аr6 - К4	0,68	0,11	0,5	0,34	0,72	0,6
4М₁- Аr8 - 4М₁- Аr8 - К4	0,68	0,11	0,5	0,34	0,72	0,62
4М₁- Аr10 - 4М₁- Аr10 - К4	0,68	0,11	0,5	0,34	0,72	0,65
4М₁- Аг12 - 4М₁- Аr12 - К4	0,68	0,11	0,5	0,34	0,72	0,68
4М₁- Аг16 - 4М₁- Аr16 - К4	0,68	0,11	0,5	0,34	0,72	0,72
4М₁- 6 - 4М₁- 6 - И4	0,68	0,11	0,5	0,34	0,72	0,59
4М₁- 8 - 4М₁- 8 - И4	0,68	0,11	0,5	0,34	0,72	0,61
4М₁- 10 - 4М₁- 10 - И4	0,66	0,17	0,34	0,35	0,5	0,64
4М₁- 12 - 4М₁- 12 - И4	0,66	0,17	0,34	0,35	0,5	0,68
4М₁- 16 - 4М₁- 16 - И4	0,66	0,17	0,34	0,35	0,5	0,72
4М₁- Аr6 - 4М₁- Аr6 - И4	0,66	0,17	0,34	0,35	0,5	0,64
4М₁- Аr8 - 4М₁- Аr8 - И4	0,66	0,17	0,34	0,35	0,5	0,67
4М₁- Аr10 - 4М₁- Аr10 - И4	0,66	0,17	0,34	0,35	0,5	0,71
4М₁- Аr12 - 4М₁- Аr12 - И4	0,66	0,17	0,34	0,35	0,5	0,75
4М₁- Аr16 - 4М₁- Аr16 - И4	0,66	0,17	0,34	0,35	0,5	0,8

Примечание.

Значения приведенного сопротивления теплопередаче приняты исходя из размеров 1,0 х 1,0 ми коэффициентов эмиссии:

0,16 - 0,18 - для твердого покрытия;

0,06 - 0,08 - для мягкого покрытия.

Таблица 4. Толщина стекол (ГОСТ 24866-99)

Длина стеклопакета, мм	Класс изделий по сопротивлению ветровой нагрузке по ГОСТ 23166	Ширина стеклопакета, мм
Длина стеклопакета, мм		до 700	свыше 700 до 1000
До 1000	А	4	5
	Б	4	4
	В	3	4
	Г	3	3
	д	3	3
Свыше 1000 до 1300	А	5	5
	Б	4	5
	В	4	4
Свыше 1000 до 1300	Г	3	4
Свыше 1000 до 1300	Д	3	3
Свыше 1300 до 1600	А	5	6
	Б	5	5
	В	4	4
	Г	4	4
	д	3	4
Свыше 1600 до 1800	А	6	6
	Б	5	6
	В	5	5
	Г	4	4
	Д	4	4
