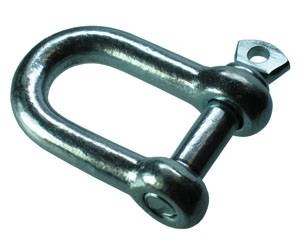

Скоба такелажная - прямой тип
DIN A82101
Стальная соединительная скоба для всех типов стальных тросов и цепей. Рекомендуется для соединения цепей и тросов между собой или крепления к чему-либо. Разъемное соединение. Размер определяется по диаметру поперечного сечения пальца.
Технические характеристики
Обозначение |
D, мм |
D1, мм |
C, мм |
A , мм |
Рабочая нагрузка, kH |
Приблизительный вес 1000 шт., кг |
| 5 | 5 | 5 | 20 | 10 | 0,8 | 14,32 |
| 6 | 6 | 6 | 24 | 12 | 1 | 24,80 |
| 8 | 8 | 8 | 32 | 16 | 2 | 53,18 |
| 10 | 10 | 10 | 40 | 20 | 3 | 108,33 |
| 12 | 12 | 12 | 48 | 24 | 5 | 210,40 |
| 16 | 16 | 16 | 64 | 32 | 8 | 370 |
| 19 | 19 | 19 | 76 | 38 | 11 | 650 |
| 22 | 22 | 22 | 88 | 44 | 15 | 1060 |
| 25 | 25 | 25 | 100 | 50 | 20 | 2320 |
