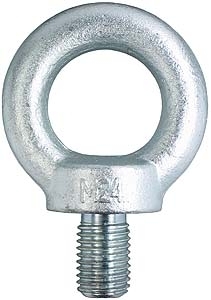

Рым-болт оцинкованный
DIN 580
Рым-болт соответствует стандарту ГОСТ 4751. Применяются для крепления цепей и тросов и для растяжки. Предназначен для подъема грузов в такелажных работах. Размер рым-болта определяется по резьбовой части.
Технические характеристики
Обозначение |
T нагрузка |
D2, мм |
D3, мм |
D4, мм |
H, мм |
K, мм |
Вес 1000 шт., кг |
| M6 | 0,14 / 0,11 | 20,00 | 36,00 | 20,00 | 36,00 | 8,00 | 53,90 |
| M8 | 0,14 / 0,11 | 20,00 | 36,00 | 20,00 | 36 | 8,00 | 54,60 |
| M10 | 0,23 / 0,18 | 25,00 | 45,00 | 25,00 | 45,00 | 10,00 | 112,00 |
| M12 | 0,36 / 0,29 | 30,00 | 54,00 | 30,00 | 53,00 | 12,00 | 182,20 |
| M14 | 0,7 / 0,56 | 35,00 | 63,00 | 35,00 | 62,00 | 14,00 | 290,60 |
| M16 | 0,7 / 0,56 | 35,00 | 63,00 | 35,00 | 62,00 | 14,00 | 299,00 |
| M20 | 1,2 / 0,96 | 40,00 | 72,00 | 40,00 | 71,00 | 16,00 | 472,00 |
| M24 | 1,8 / 1,44 | 50,00 | 90,00 | 50,00 | 90,00 | 20,00 | 904,20 |
| M30 | 3,6 / 2,9 | 65,00 | 108,00 | 60,00 | 109,00 | 24,00 | 1660 |
| M36 | 5,1 / 4,1 | 75,00 | 126,00 | 70,00 | 128,00 | 28,00 | 2650 |
| M42 | 7,0 / 5,6 | 85,00 | 144,00 | 80,00 | 147,00 | 32,00 | 4030 |
| M48 | 8,6 / 6,9 | 100,00 | 166,00 | 90,00 | 168,00 | 38,00 | 6380 |
