Справочник строителя | Теплоизоляционные работы

Для блоков из легких бетонов разработана специальная схема только ложковой кладки, что позволяет избежать «мостиков холода». Поперечную перевязку стены следует выполнять не тычковыми блоками, а П-образными арматурными элементами, соединяющими соседние ряды через пазы не лицевой грани блока. Пазы при кладке с перевязкой в соседних рядах оказываются друг против друга и при установке арматурных элементов через два ряда в третьем - кладка оказывается надежно перевязанной. В конструкции термоблоков заложена возможность сооружения «бесшовных» стен. Это обеспечивается наличием шпонки, заполняемой раствором, что позволяет «спрятать» вертикальные швы. Специальная модификация термоблока позволяет «спрятать» и горизонтальные швы, получая, таким образом, бесшовную кладку.

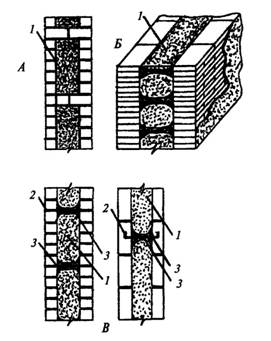

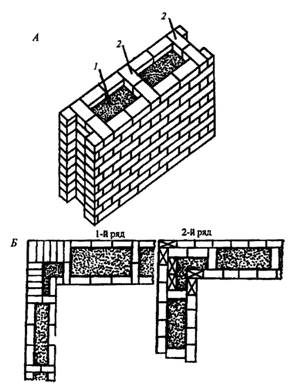

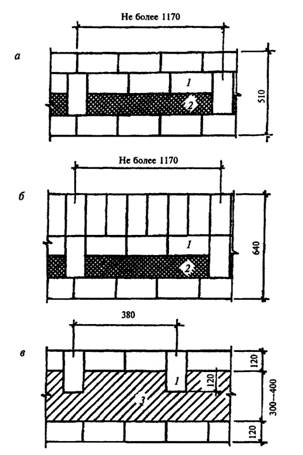

Однако было бы неверным считать, что пустоты - идеальный изолятор. Конвективный теплообмен (движение воздуха) снижает ожидаемый эффект тепловой изоляции. Для устранения этого недостатка пустоты заполняют рыхлым материалом, причем, чем он легче, тем «теплее» стены. Но такой метод приводит к удорожанию строительства, так как используется большое количество заполнителя.

Утепление ограждающих конструкций значительно расширяет технологические возможности строительства и повышает эффективность сбережения тепла. Существует два способа утепления стен: внутреннее и наружное.

При внутреннем утеплении минусовые температуры появляются в утеплителе, расположенном с внутренней стороны стен. Оставшаяся за утеплителем основная часть стены находится в зоне низких температур, а постоянная диффузия водяных паров и их конденсация в толще стены и на границе утеплителя и среды приводит к постоянному намоканию данной конструкции. В результате ухудшаются теплоизоляционные свойства, возникают опрелости и загнивание материала. Кроме того, изнутри бывает невозможно установить материал в зоне примыканий перекрытий к наружной стене. Поэтому в местах сочленения стены и перекрытия образуются так называемые «мостики холода», через которые происходят большие потери тепла.

При наружном утеплении изменение температуры по толщине стены происходит достаточно медленно и плавно. Резкое падение температуры наблюдается ближе к наружной стороне стены, а минусовые температуры появляются лишь в толще слоя дополнительной теплоизоляции.

Расположение плотных, плохо пропускающих водяные пары материалов изнутри и легких, пористых снаружи благоприятно влияет на влажностный режим стены и не создает условий для скопления в ней влаги. Такая стена в течение всего года будет сохранять хорошую теплозащиту. Все конструктивные решения по защите наружного теплоизоляционного слоя можно разделить на две группы:

— системы утепления с вентилируемой наружной прослойкой (рис. 5);

— штукатурные системы наружного утепления.

Рисунок 5. Система утепления стен с вентилируемой воздушной прослойкой: А - испаряемость со стен; Б - звукоизоляция

Самым большим недостатком последней группы утепления является сложность процесса проведения работ. При наружном утеплении стен должны быть хорошо подобраны отделочные материалы, штукатурки и клеевые составы. Поэтому системы утепления с вентилируемой прослойкой более перспективны. Данный вид утепления можно представить на примере стен, облицованных кирпичом (рис. 6). В пространстве между основной стеной и слоем облицовочного кирпича или других блоков укладывают теплоизоляционный материал из каменной или стеклянной ваты и оставляют вентилируемую воздушную прослойку толщиной 60 мм. Хороших результатов можно добиться, если использовать в качестве изоляционного материала плиты каменной ваты «Кавитибаттс», плиты П50, П75 ЗАО «Минеральная вата», плиты KL-E производства Финляндии и некоторые другие утеплители. Это жесткие плиты, стойкие к воздействию внешних факторов и практически не деформирующиеся. Кроме теплоизоляционных свойств плиты обладают прекрасными звукопоглощающими качествами, что в значительной степени решает проблему звукоизоляции помещений.

Рисунок 6. Утепление стен с кирпичной облицовкой и наличием вентилируемого зазора: 1 - кирпичная кладка; 2 - вентиляционный зазор; 3 - ветрозащита; 4 - теплоизоляция; 6 - несущая стена

Плиты утеплителя устанавливаются с перевязкой швов и крепятся к существующей стене специальными дюбелями или анкерами со шляпками, прижимающими плиту к существующей стене. Анкеры одним концом укладываются в швы облицовочной кладки, а другим концом крепятся к стене с шагом 600 мм по высоте стены и 500-1100 мм по длине стены. Для вентиляции полости стены в нижнем ряду кладки предусматривают специальные продухи. Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы через отверстия мог свободно проникать наружный воздух. Верхние продухи предусматривают в карнизной части стены.

Для защиты волокнистых утеплителей от выветривания со стороны воздушной прослойки используют паропроводящие и ветрозащитные покрытия - стеклохолст, ВМ-310, Tyvek и т.д. Это дает возможность стенам «дышать», предохраняя их от увлажнения и загнивания.

Системы «мокрого» типа. Анализ строительных материалов с точки зрения несущей способности и их теплоизолирующих свойств показывает, что таких, которые отвечают двум этим требованиям одновременно, не существует. Поэтому выполнение современных требований по теплозащите (особенно в многоэтажных строениях) возможно только при использовании многослойных ограждающих конструкций, которые включают в себя эффективные теплоизоляционные материалы. Хорошо зарекомендовала себя система «мокрого» типа (рис. 7), предложенная российской фирмой «Текс-Колор».

Рисунок 7. Система наружной теплоизоляции «мокрого» типа: 1 - стена дома; 2 - штукатурный слой; 3 - минеральный клеевой состав; 4 - дюбель тарелочного типа; 5 - минеральная вата; 6 - армирующий слой из минерального клеевого состава; 7 - сетка из стекловолокна; 8 - кварцевая грунтовка; 9 - отделка стены

Применение системы «мокрого» типа в настоящее время регламентируется Техническим свидетельством, выданным федеральным центром сертификации Госстроя России на основе анализа как системы в целом, так и отдельных компонентов по качеству.

Системы «мокрого» типа представляют собой многослойные ограждающие конструкции, где в процессе эксплуатации взаимодействуют материалы с различными физико-механическими свойствами - коэффициентом линейного расширения, усадкой, водопоглощением, паропроводностью и т.п. Общий наружный штукатурный слой, включающий в себя клеевой состав, армированный сеткой из стекловолокна, грунтовку, декоративную штукатурку и (при необходимости) фасадную окраску, обычно имеет толщину 7-25 мм. Главное в системе «мокрого» типа - это подбор материалов, согласованных между собой и прошедших соответствующие испытания на «взаимодействие». Если это условие не выполняется, то могут появиться трещины различного характера и величины, пятна и разрушение декоративного слоя штукатурки, то есть происходит «отказ» системы. Важнейшими показателями при подборе материалов являются:

—   расход материалов;

—   водопоглощение;

—   паропроницаемость;

—   собственный вес системы (для зданий с повышенной этажностью).

Особое внимание при подборе материалов следует уделять тому факту, что они могут значительно отличаться друг от друга по критериям паропроницаемости и водопоглощения. Поэтому для конструкций «мокрого» типа наряду с расчетами сопротивления теплопередачи и теплоустойчивости исключительно важным является критерий влагопереноса. Накопленная избыточная влага приводит к переувлажнению ограждающей конструкции, снижению ее теплозащитных свойств и разрушению за счет сезонных колебаний температур, грибков и плесени.

Правильно спроектированная система наружной теплоизоляции должна удовлетворять двум критериям:

—   накапливаемая влага не должна приводить к переувлажнению ограждающей конструкции;

—   количество влаги, которое испаряется из конструкции в летний период, должно превышать количество влаги, накопленное в зимний период.

Преимущества системы наружного утепления «мокрого» типа:

— обеспечение требуемого сопротивления теплопередачи для всех возможных типов ограждающих конструкций;

—  отсутствие «мостиков холода»;

—  применение легких ограждающих конструкций без потери теплоустойчивости;

—  возможность увеличить либо избежать потери полезной площади помещений;

—  правильное (с точки зрения физики) расположение слоев в ограждающей конструкции позволяет избежать переувлажнения несущих стен;

—  аккумулирование тепла в более массивной несущей стене;

—  отсутствие температурных деформаций несущей стены;

—  при выполнении несущих стен из железобетона системы «мокрого» типа препятствуют разрушению самого бетона и коррозии стальной арматуры;

—  для стен из кирпича решается проблема солевого налета на внешней поверхности кирпичной кладки (высолов);

—  в панельном домостроении не стоит проблема защиты и ремонта межпанельных швов;

—  дополнительная звуковая изоляция несущих стен;

—  возможность проведения работ в процессе эксплуатации здания;

— возможность обновления фасадов с использованием новых архитектурных и цветовых решений;

— применение как на вновь строящихся, так и на реконструируемых зданиях с фасадами любой сложности и высоты.
