СХЕМА 3-Х ЖИЛЬНОГО КАБЕЛЯ АСБу
ОБЩИЕ СВЕДЕНИЯ
Кабели марок АСБу (ЦАСБу) предназначены для передачи и распределения электрической энергии при переменном напряжении до 10 кВ, частотой 50 Гц.
ОСНОВНЫЕ ПАРАМЕТРЫ
Имеют наружный покров, состоящий из битумного состава или битума, пропитанной кабельной пряжи или штапелированного стекловолокна, битумного состава или битума и покрытия, предохраняющего нитки кабеля от слипания. Оболочка герметична и влагонепроницаема по всей длине кабеля.
Кабели рассчитаны на работу в различных атмосферных условиях при температуре окружающей среды от -40 до +50°С.
Кабели прокладываются в земле (траншеях) с низкой, средней и высокой коррозийной активностью, в процессе эксплуатации не подвергаются растягивающим усилиям.
Кабели ЦАСБу изготавливаются с нестекающей масляной пропиткой, что позволяет прокладывать их на разных уровнях.
Испытательное напряжение АСБу - 1 кВ - 4 кВ.
Испытательное напряжение АСБу - 10 кВ - 25 кВ.
Минимальный радиус изгиба - 25 Дн.

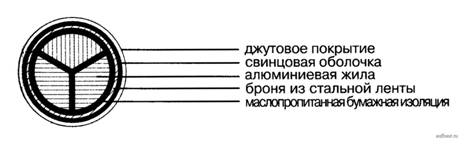

Рисунок 1. Схема 3-х жильного кабеля АСБу
Технические характеристики
Таблица 1. Длительно допустимые токовые нагрузки кабелей марки АСБу (ГОСТ 18410-73)
Количество жил и сечение, мм2 |
Токовые нагрузки |
Характеристики |
||
в земле |
на воздухе |
Масса, кг/км |
Диаметр, мм (Дн) |
|
АСБу - 1 кВ |
||||
|
3x25+0 |
102 |
95 |
1181 |
27,2 |
|
3x35+0 |
125 |
118 |
1358 |
29.1 |
|
3x50+0 |
153 |
146 |
1567 |
31,1 |
|
3x70+0 |
184 |
180 |
1893 |
33,8 |
|
3x95+0 |
219 |
218 |
2249 |
36,7 |
|
3x120+0 |
248 |
261 |
2997 |
39,8 |
|
3x150+0 |
283 |
300 |
3308 |
45,9 |
|
3x185+0 |
314 |
342 |
3918 |
49,5 |
|
3x240+0 |
359 |
402 |
4798 |
54,9 |
АСБУ - 10 кВ |
||||
|
3x25 |
91 |
87 |
2065 |
39 |
|
3x35 |
110 |
106 |
2289 |
41,5 |
|
3x50 |
134 |
132 |
2544 |
44,1 |
|
3x70 |
162 |
161 |
2913 |
47 |
|
3x95 |
192 |
194 |
3351 |
49,4 |
|
3x120 |
216 |
234 |
4195 |
55,8 |
|
3x150 |
246 |
264 |
4759 |
58,7 |
|
3x185 |
275 |
298 |
5216 |
65,1 |
|
3x240 |
314 |
347 |
6804 |
69 |
