СХЕМА СТРОЕНИЯ КАБЕЛЯ МАРКИ ААБлу
ОБЩИЕ СВЕДЕНИЯ
Кабели марки ААБлу предназначены для передачи и распределения электрической энергии при переменном напряжении до 10 кВ, частотой 50 Гц.
ОСНОВНЫЕ ПАРАМЕТРЫ
Имеют наружный покров, состоящий из битумного состава или битума, пропитанной кабельной пряжи или штампелированного стекловолокна, битумного состава или битума и покрытия, предохраняющего витки кабеля от слипания. Оболочка герметична и влагонепроницаема по всей длине кабеля.
Кабели рассчитаны на работу в различных атмосферных условиях при температуре окружающей среды от -40 до +50° С.
Кабели прокладываются в земле (траншеях) с низкой и средней коррозийной активностью, в процессе эксплуатации не подвергаются растягивающим усилиям.
Испытательное напряжение ААБу - 1 кВ - 4 кВ.
Испытательное напряжение ААБлу - 10 кВ - 25 кВ.
Минимальный радиус изгиба - 25 Дн.

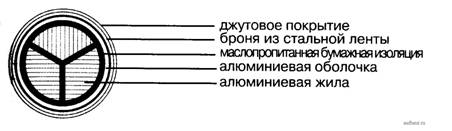

Рисунок 1. Схема строения кабеля марки ААБлу
Технические характеристики
Таблица 1. Длительно допустимые токовые нагрузки кабелей марки ААБу (ГОСТ 18410-73)
Количество жил и сечение, мм2 |
Токовые нагрузки |
Характеристики |
||
в земле |
на воздухе |
Масса, кг/км |
Диаметр, мм (Дн) |
|
ААБлу - 1 кВ |
||||
|
3x70+0 |
184 |
180 |
1893 |
34 |
|
3x95+0 |
219 |
218 |
2249 |
36,8 |
|
3x120+0 |
248 |
261 |
2642 |
39,8 |
|
3x150+0 |
281 |
300 |
3508 |
46 |
|
3x185+0 |
314 |
342 |
3918 |
49,9 |
|
3x240+0 |
359 |
402 |
4798 |
55,2 |
ААБлу – 10 кВ |
||||
|
3x70 |
162 |
161 |
2913 |
47,1 |
|
3x95 |
192 |
194 |
3351 |
49,5 |
|
3x120 |
218 |
234 |
3763 |
52,8 |
|
3x150 |
246 |
264 |
4641 |
56 |
|
3x185 |
275 |
298 |
5218 |
59 |
|
3x240 |
314 |
347 |
6804 |
65,2 |
